| Kroppsmateriale | Nodulært støpejern |
| Modell | Z85X-16Q |
| Spesifikasjon | DN50-300 |
| Nominelt trykk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gjeldende medier | vann |
| Designstandarder | GB/24924-2016 |
Produktoversikt
Den brukes til å kutte av, koble til og regulere mediet i rørledningen. Den har gode væskekontrollegenskaper og lukke- og tetningsytelse. Den er mye brukt i etsende medier som metallurgi, elektrisk kraft, petroleum, kjemisk industri, luft, gass, brennbar gass og vannforsyning og drenering. på rørledningen.
Funksjoner
1. Ventilplaten er helt dekket med lim, som har god dekningsytelse og presis størrelse for å sikre påliteligheten til tetningen;
2. Bunnen av ventilen bruker samme flate bunntype som vannrøret, som ikke forårsaker opphopning av rusk;
3. Hele ventilen er malt med giftfri epoksyharpiks for å forhindre korrosjon og rust. Den kan brukes ikke bare til drikkevannssystemer, men også til kloakksystemer;
4. Glandmutteren brukes til selvstrammende tetning; kraftig forbedring av tetningsytelsen;
5. Det er ekstremt praktisk å erstatte de tetningsslitende delene.

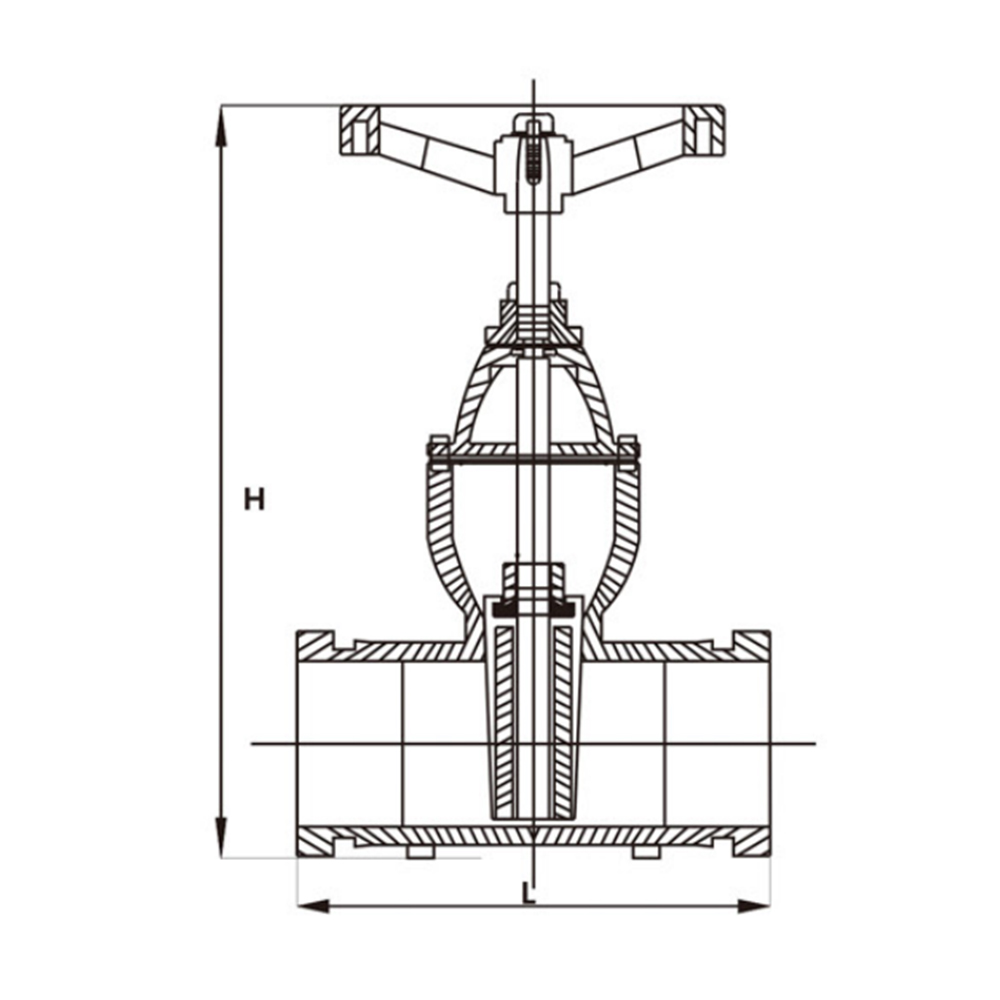

Produktparametere
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Ytre sirkel | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Håndhjul | 180 | 215 | 285 | 330 | 380 |
