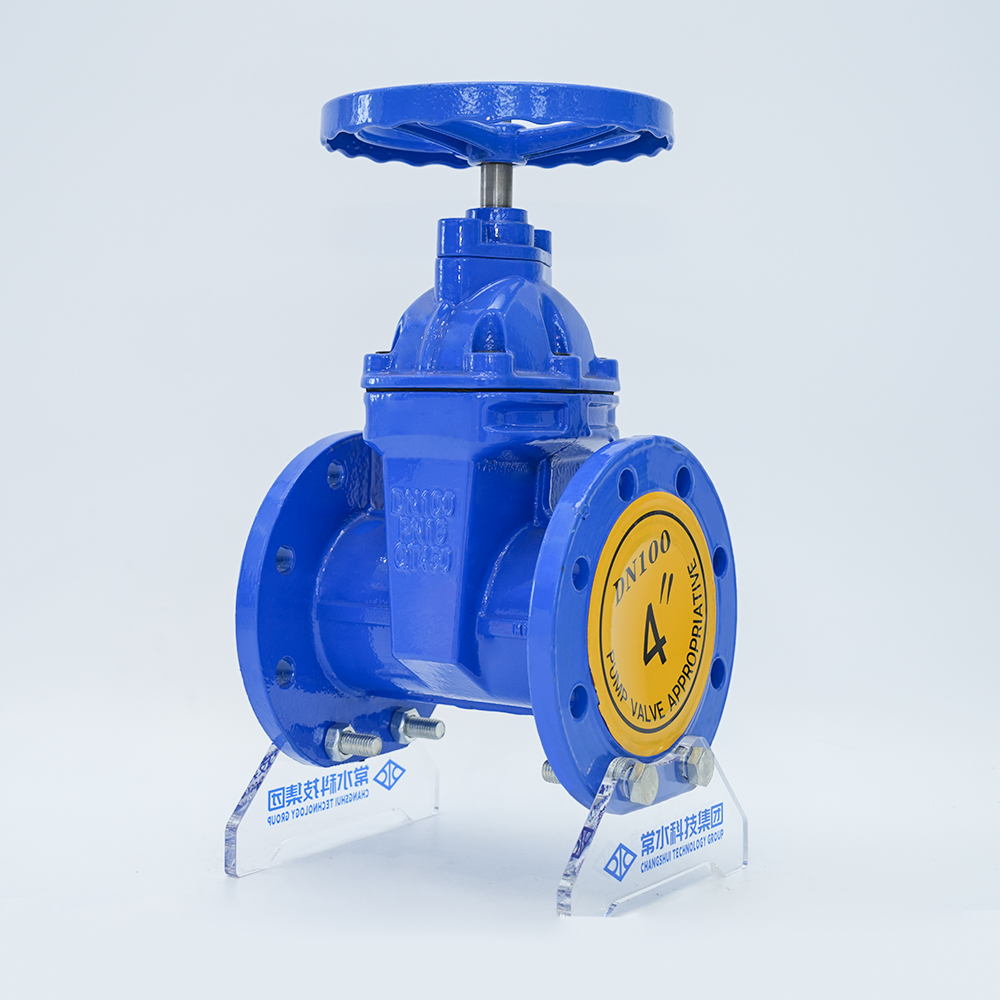

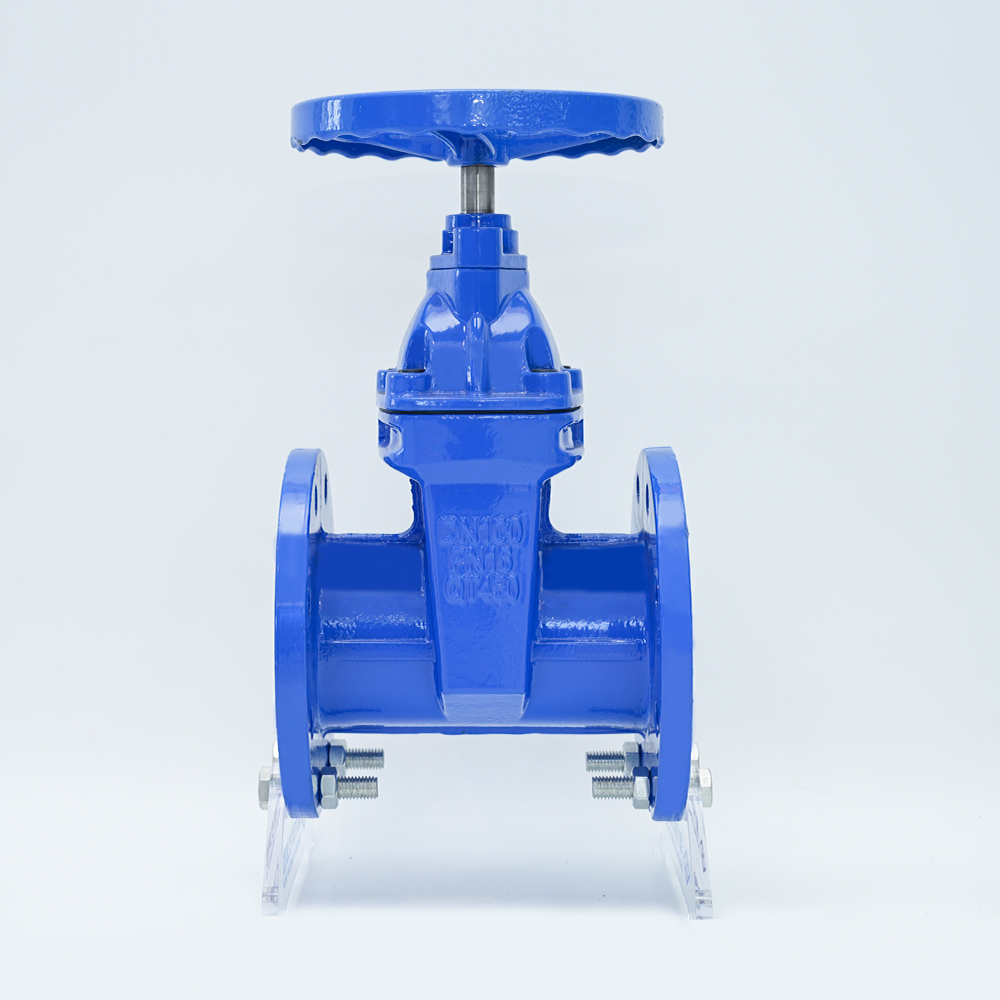

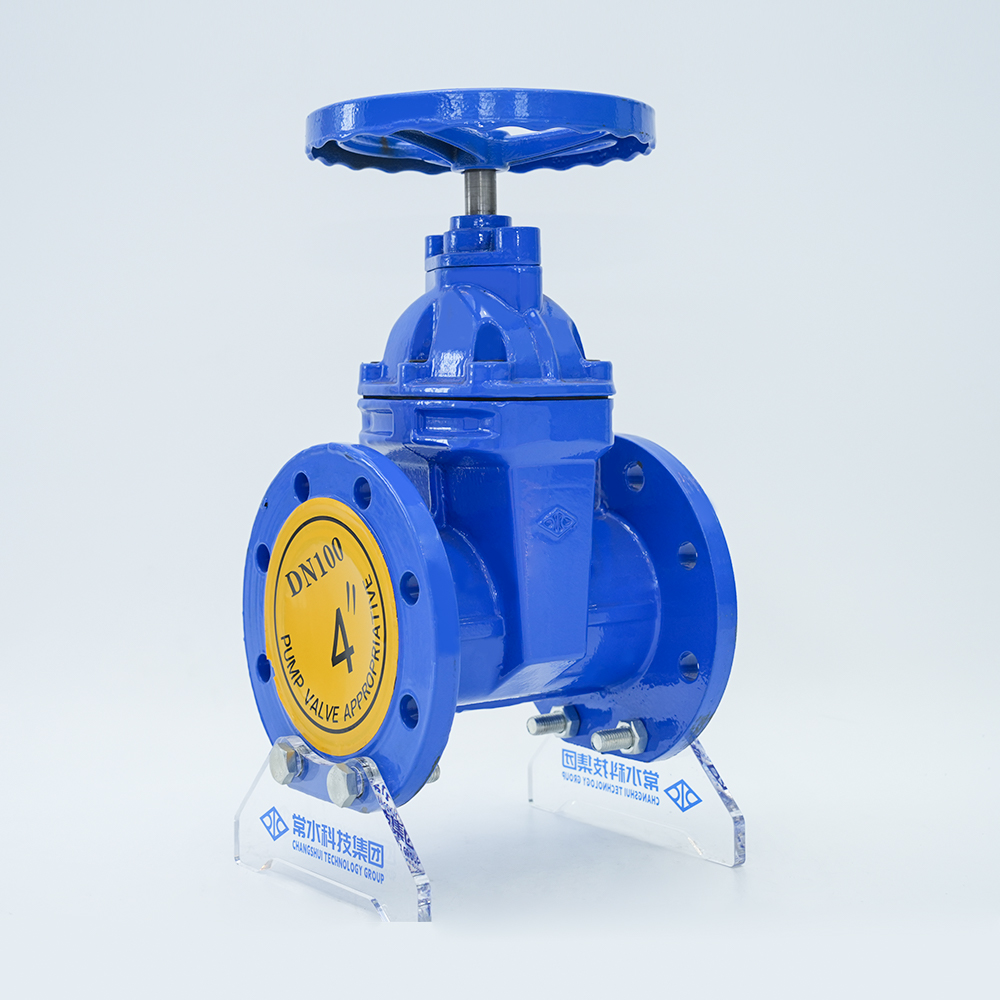

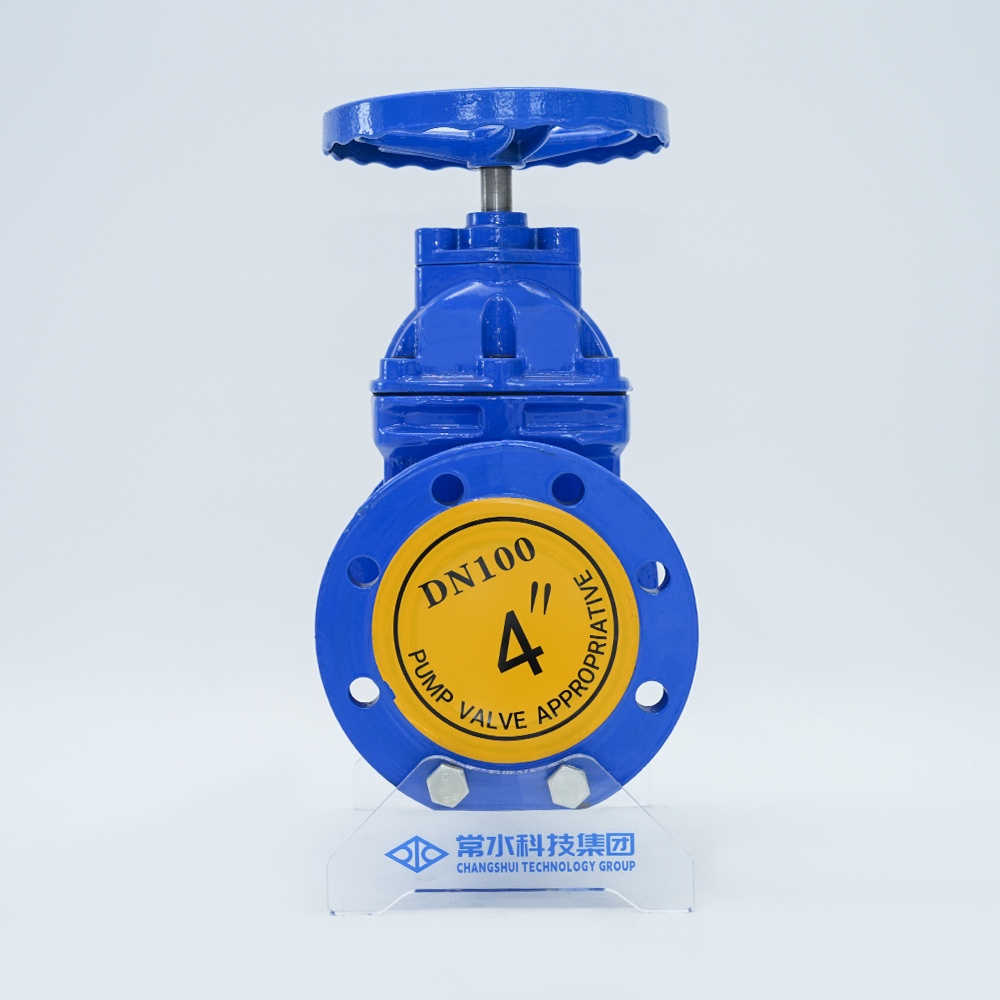

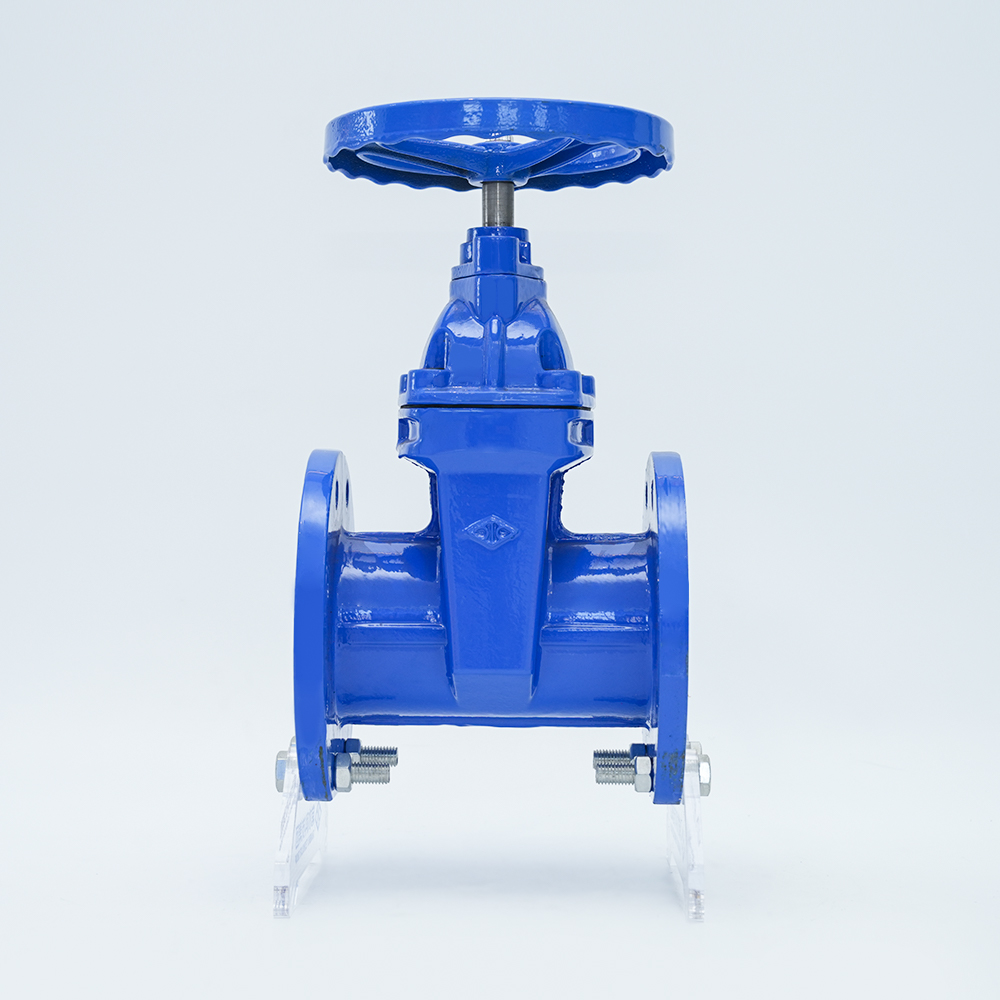

Mørk stilk myk tetning portventil Z45X-16Q

Portventilene produsert av fabrikken vår bruker det overordnede gummibelegget på portplaten for å produsere deformasjonskompensasjon for å oppnå en god tetningseffekt, og overvinne de vanlige fenomenene med dårlig tetting, lekkasje og rust av portventiler. Den er installert på forskjellige rørledninger og brukes som en toveis avskjæring. Det er mye brukt i rørledningsprosjekter som vannforsyning og drenering, brannvern, klimaanlegg, vannbehandling, kommunal administrasjon, skipsbygging, elektrisitet, konstruksjon og mat for å kontrollere væsker.

Kontakt oss

Kroppsmateriale	Nodulært støpejern
Modell	Z45X-16Q
Spesifikasjon	DN50-1200
Nominelt trykk	1,0/1,6/2,5 MPa
Driftstemperatur	0-80°C
Gjeldende medier	vann
Designstandarder	GB/24924-2016

Funksjoner

Den skjulte stammen, mykt forseglet portventil bruker det totale gummibelegget på portplaten for å produsere deformasjonskompensasjon for å oppnå en god tetningseffekt. Det overvinner fenomenene med dårlig tetning, lekkasje og rust av generelle gateventiler, og sparer mer effektivt installasjonsplass. Den kan brukes mye som en regulerings- og avskjæringsanordning i væskerørledninger som springvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstiler, elektrisk kraft, skip, metallurgi, energisystemer, etc.

Ferdighetskrav

1. Ventilen er designet og produsert i samsvar med standardene til GB/24924-2010;

2. Den strukturelle lengden på ventilen er i samsvar med forskriftene i GB/T12221-2005;3. Inspeksjon og testing skal være i samsvar med relevante forskrifter i GB/T13927-2008; 4. Flensdimensjonene skal være i samsvar med forskriftene i GB/T17241.6-2008.

Ytelsesspesifikasjon

Nominell størrelse		40/1000				mm
Nominelt trykk		1.0		1.6		Mpa
Testtrykk	Styrkeprøve	vann	1.5	vann	2.4
	Forseglingstest		1.1		1.76
	Lufttetningstest		0.6		0.6
Gjeldende temperatur		0-80 ℃
Gjeldende medier		Vann, olje osv

Hovedmateriale

Serienummer	Navn	Materiale
1	Ventilhus	QT450
2	Ventilplate	QT450-NBR
3	Stengelmutter	QT450
4	Stem	20Cr13
5	Middels flenstetninger	NBR
6	Panser	QT 450
7	O-ringer	NBR
8	O-ringer	NBR
9	Forsenkede bolter	35#
10	Støvomslag	NBR
11	Hagehodeskruer	35#
12	Håndhjul	QT 405
13	Kjertel	QT 450
14	Forsenkede bolter	35#

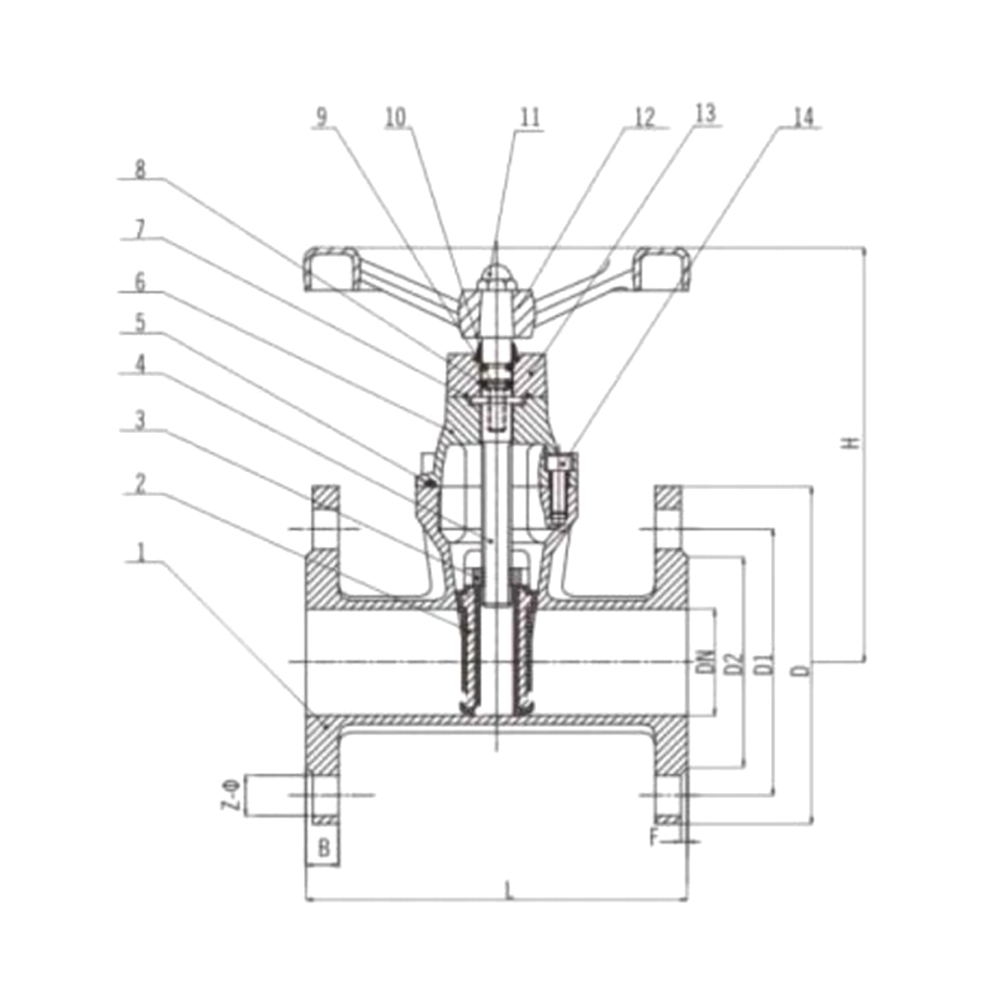

Utvendige hovedmål og tilkoblingsmål (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Utvendige hovedmål og tilkoblingsmål (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-f31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
