| Kroppsmateriale | Nodulært støpejern |
| Modell | Z81X-16Q |
| Spesifikasjon | DN50-300 |
| Nominelt trykk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gjeldende medier | vann |
| Designstandarder | GB/24924-2016 |
Produktoversikt

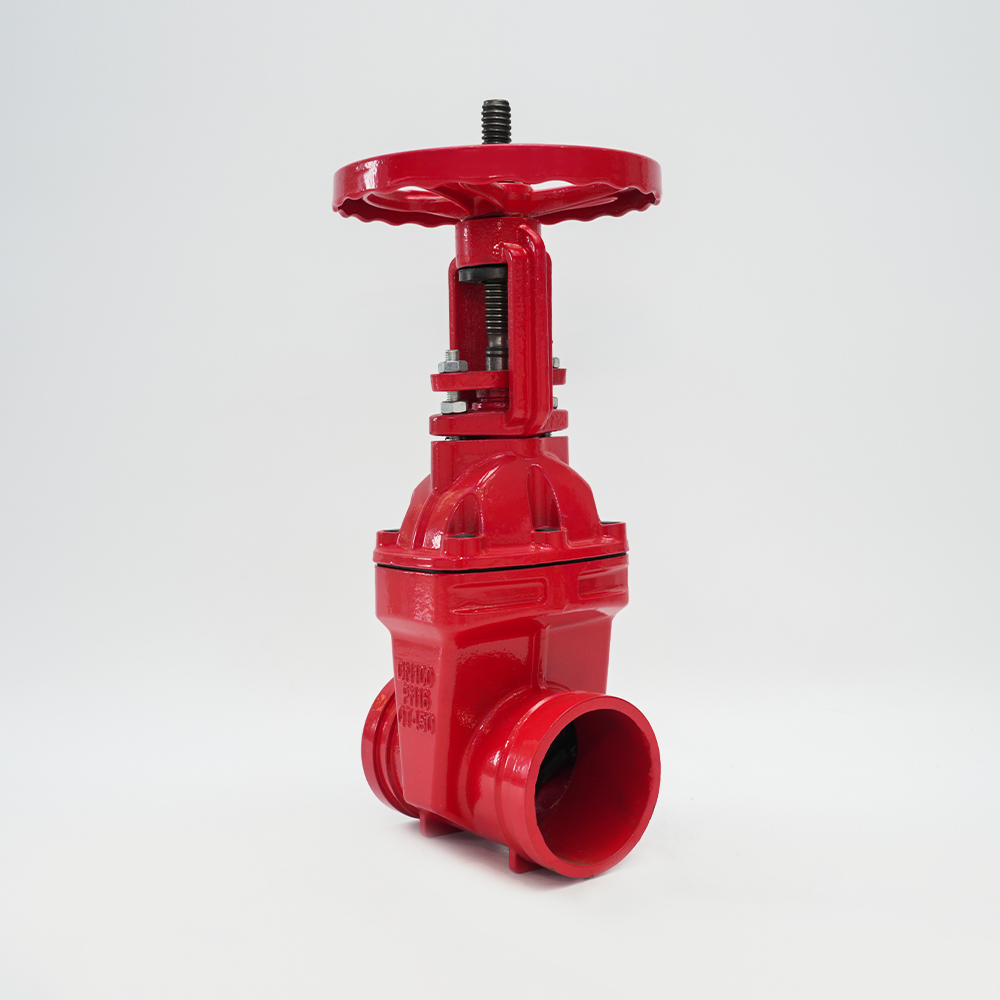

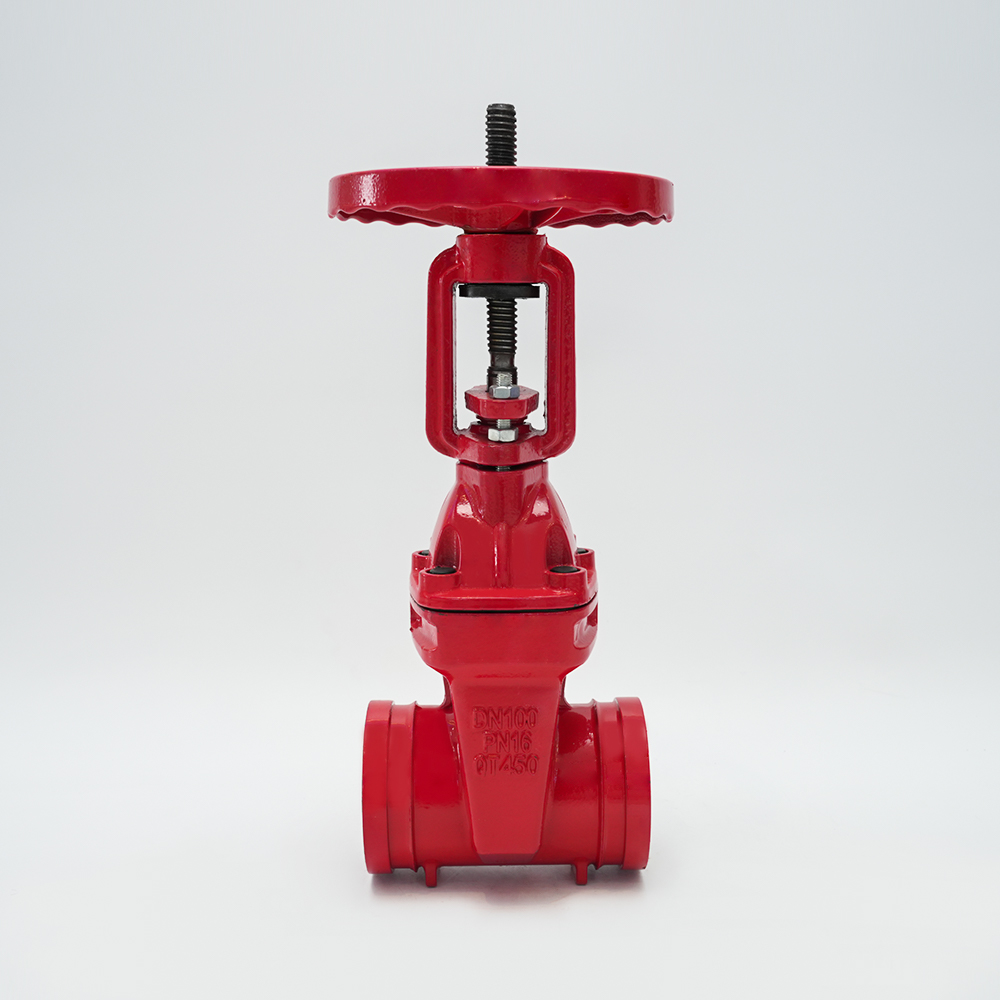

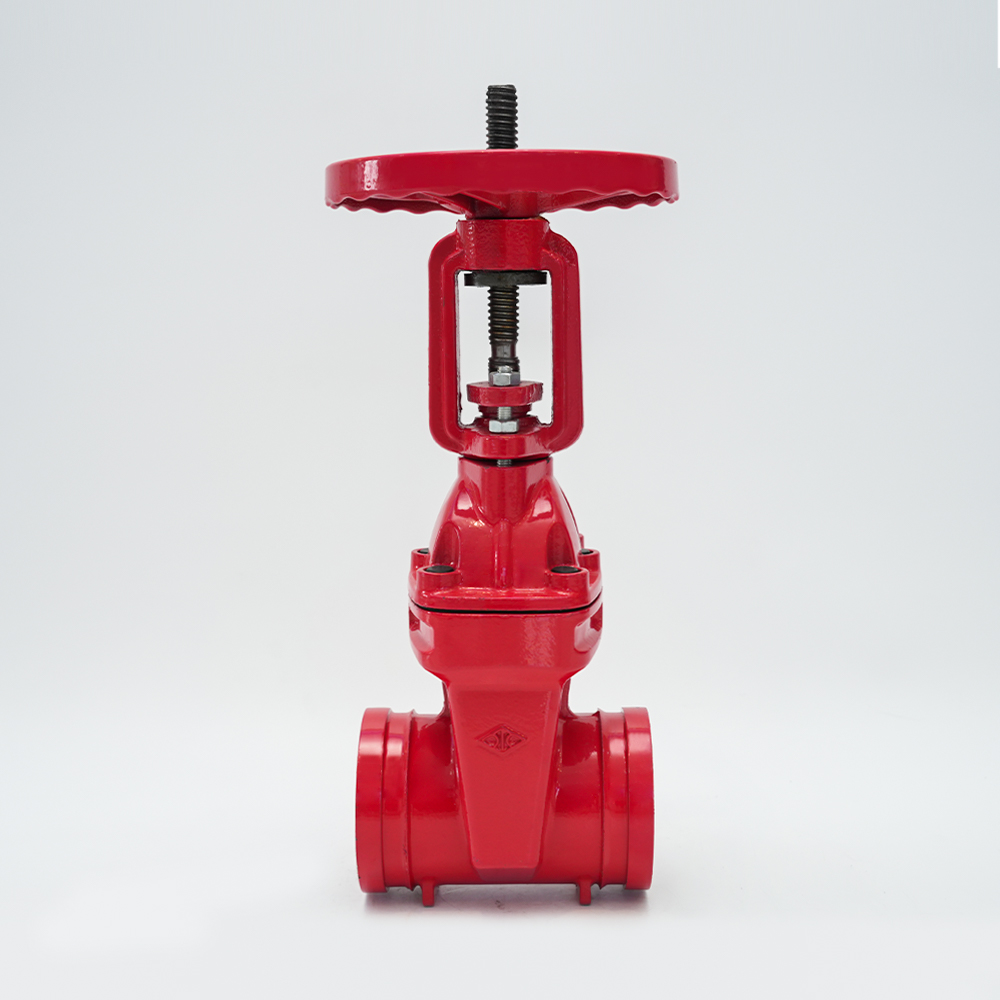

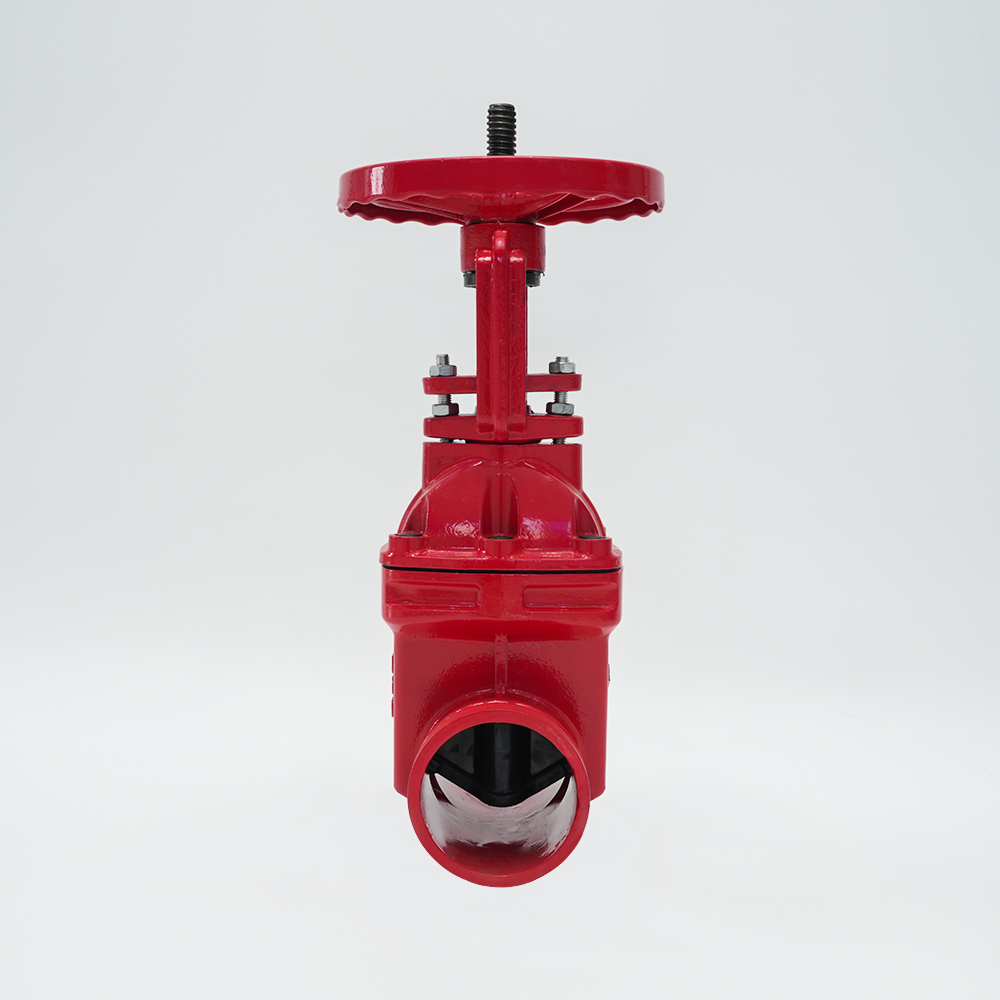

Den flensstigende stammeventilen har en ekstern ventilstammestruktur, og ventilstammen roterer og beveger seg aksialt. Porten beveger seg opp og ned med ventilstammen for å åpne og lukke, og ventilåpningen kan observeres direkte. Det er mye brukt i rørledningsprosjekter som vannforsyning og drenering, brannvern, klimaanlegg, vannbehandling, kommunal administrasjon, skipsbygging, elektrisk kraft, konstruksjon og mat for å transportere væskerørledninger som kontrollvæske.
Funksjoner
1. Ventilplaten er fullstendig dekket med gummi, som har god dekkytelse og presis størrelse, noe som sikrer påliteligheten til tetningen;
2. Bunnen av ventilen bruker samme flate bunntype som vannrøret, som ikke forårsaker opphopning av rusk;
3. Hele ventilen er malt med giftfri epoksyharpiks for å forhindre korrosjon og rust. Den kan brukes ikke bare til drikkevannssystemer, men også til kloakksystemer;
4. Glandmutteren brukes til selvstrammende tetning; kraftig forbedring av tetningsytelsen;
5. Det er ekstremt praktisk å erstatte de tetningsslitende delene.
Produktparametere
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Ytre sirkel | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Håndhjul | 180 | 215 | 285 | 330 | 380 |
