| Kroppsmateriale | Nodulært støpejern |
| Modell | Z41X-16Q |
| Spesifikasjon | DN40-1000 |
| Nominelt trykk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gjeldende medier | vann |
| Designstandarder | GB/24924-2016 |
Produktoversikt
Den flensstigende stammeventilen har en ekstern ventilstammestruktur, og ventilstammen roterer og beveger seg aksialt. Porten beveger seg opp og ned med ventilstammen for å åpne og lukke, og ventilåpningen kan observeres direkte. Det er mye brukt i rørledningsprosjekter som vannforsyning og drenering, brannvern, klimaanlegg, vannbehandling, kommunal administrasjon, skipsbygging, elektrisk kraft, konstruksjon og mat for å transportere væskerørledninger som kontrollvæske.
Funksjoner
1. Væskemotstanden er liten, og tetningsflaten er mindre erodert og erodert av mediet.
2. Åpning og lukking krever mindre innsats.
3. Strømningsretningen til mediet er ikke begrenset, strømmen blir ikke forstyrret, og trykket reduseres ikke.
4. Enkel form, kort strukturell lengde, god produksjonsprosess og bredt bruksområde.
Produktfunksjoner
| Nominelt trykk: 1,0-2,5 MPa | DN: 50-1200 |
| Driftstemperatur: 0-80°C | Gjeldende medium: rent/kloakk, olje |
| Flensstandard: GB/T17241-98 | Lengdestandard: GB12221-89 |

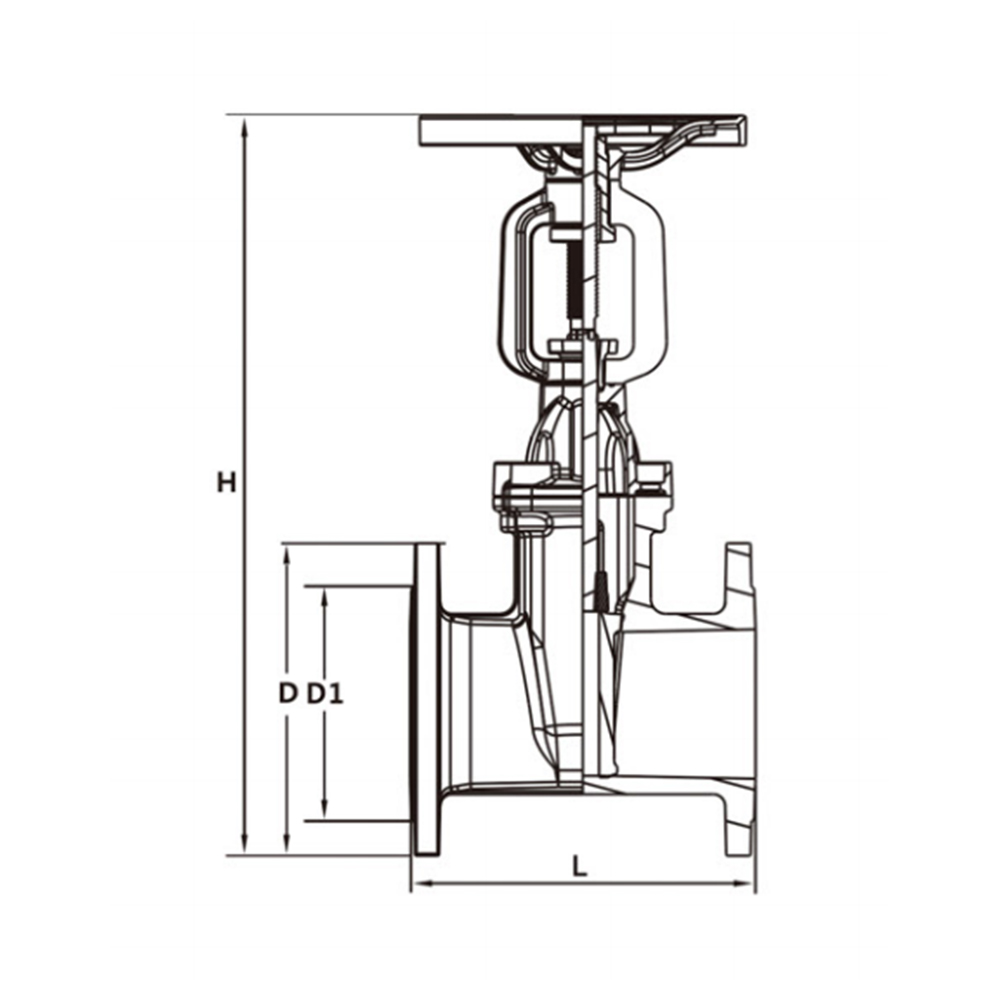

Produktparametere
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D ytre sirkel | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n antall hull | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 Senter | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Håndhjul | 180 | 215 | 285 | 330 | 380 | 465 |
