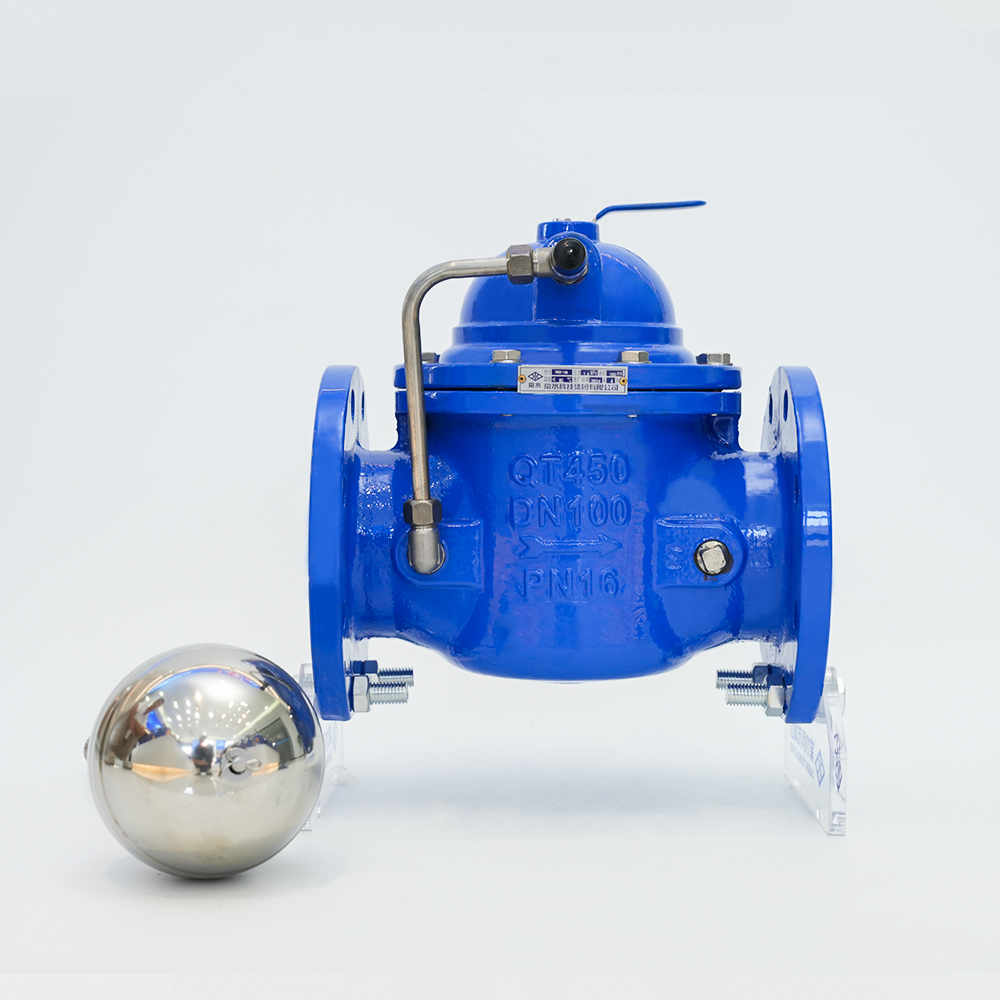

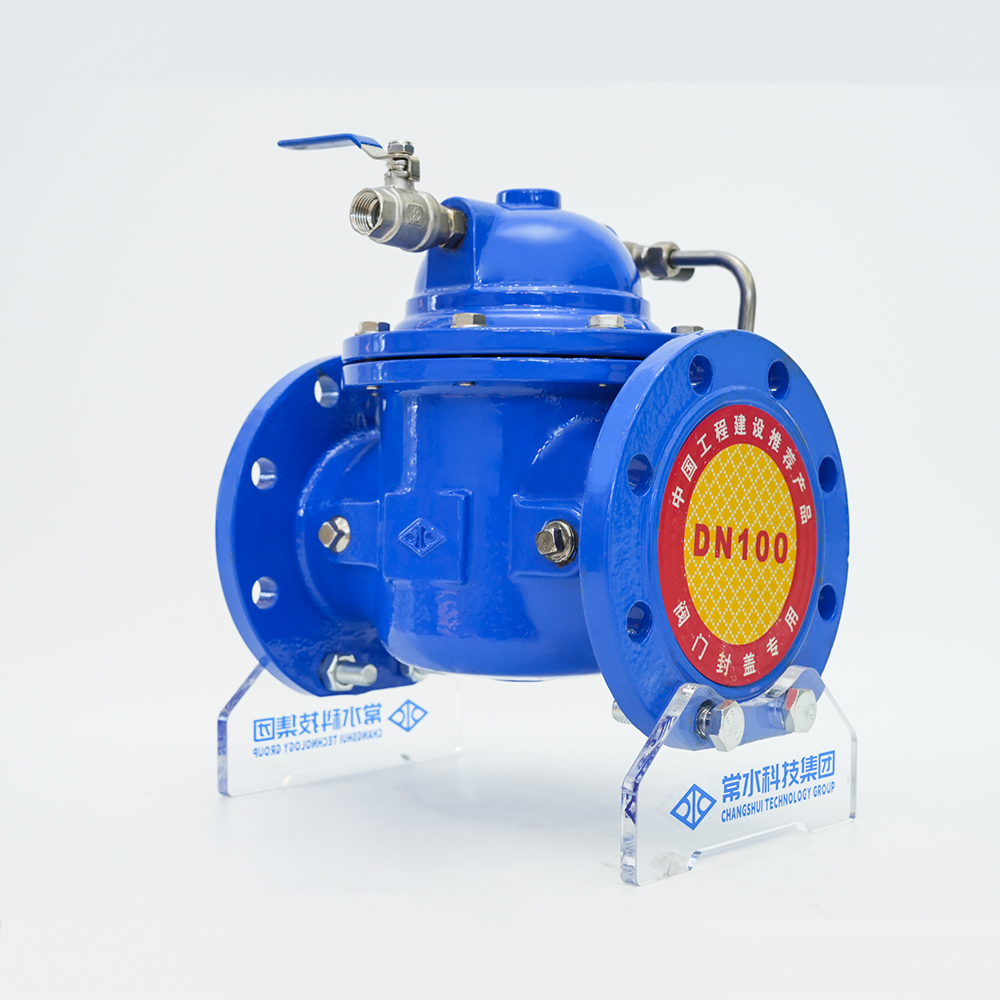

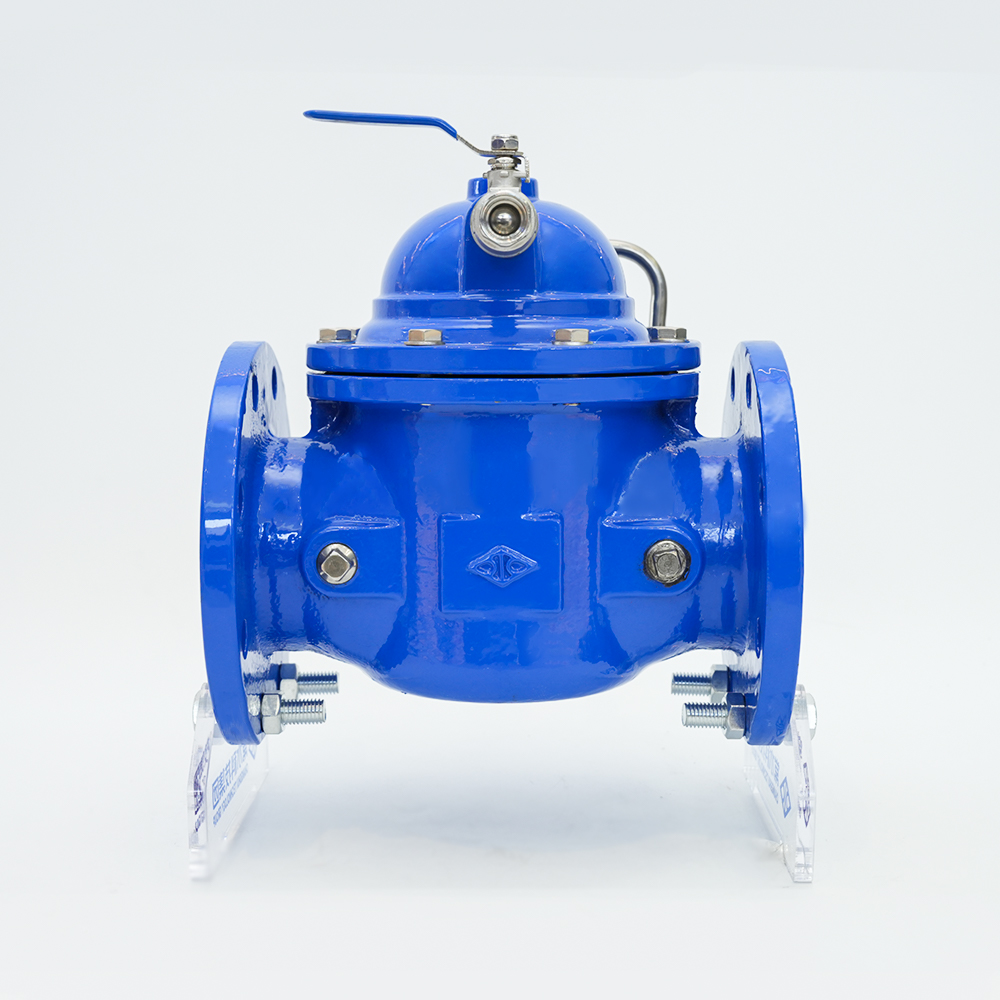

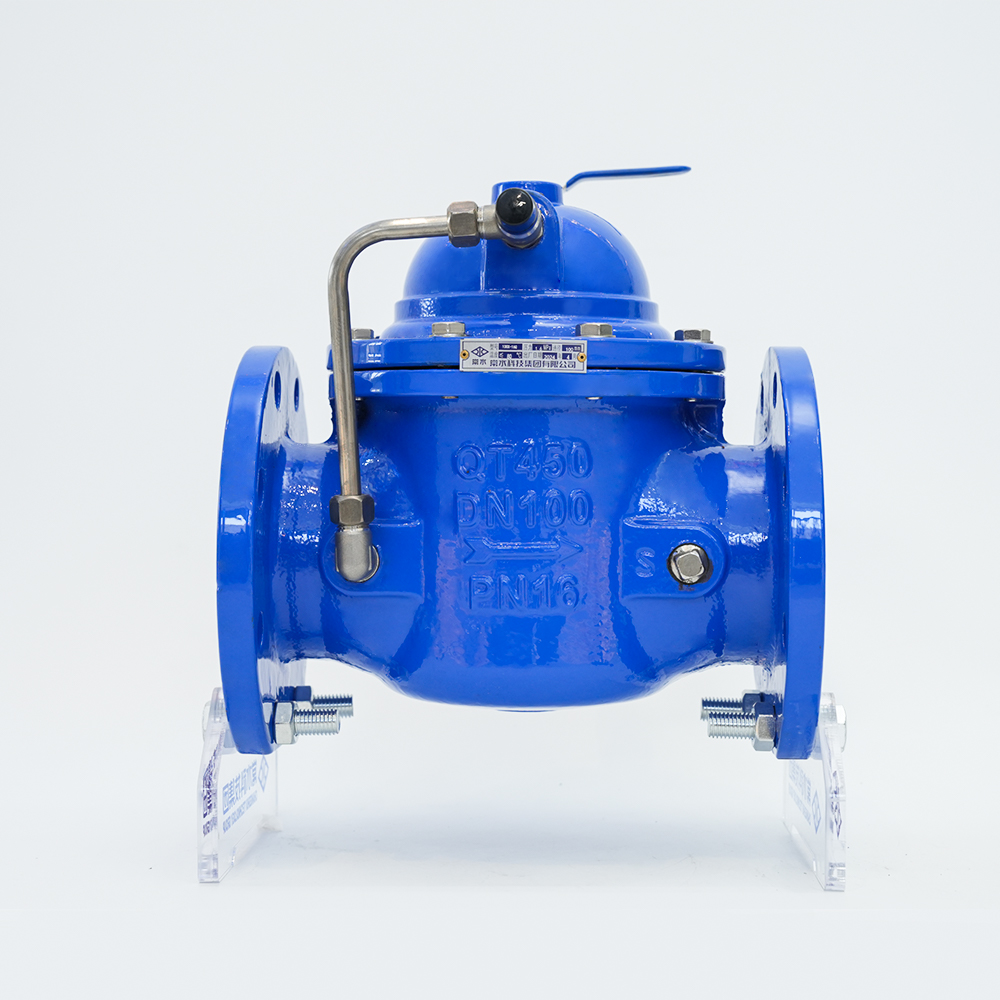

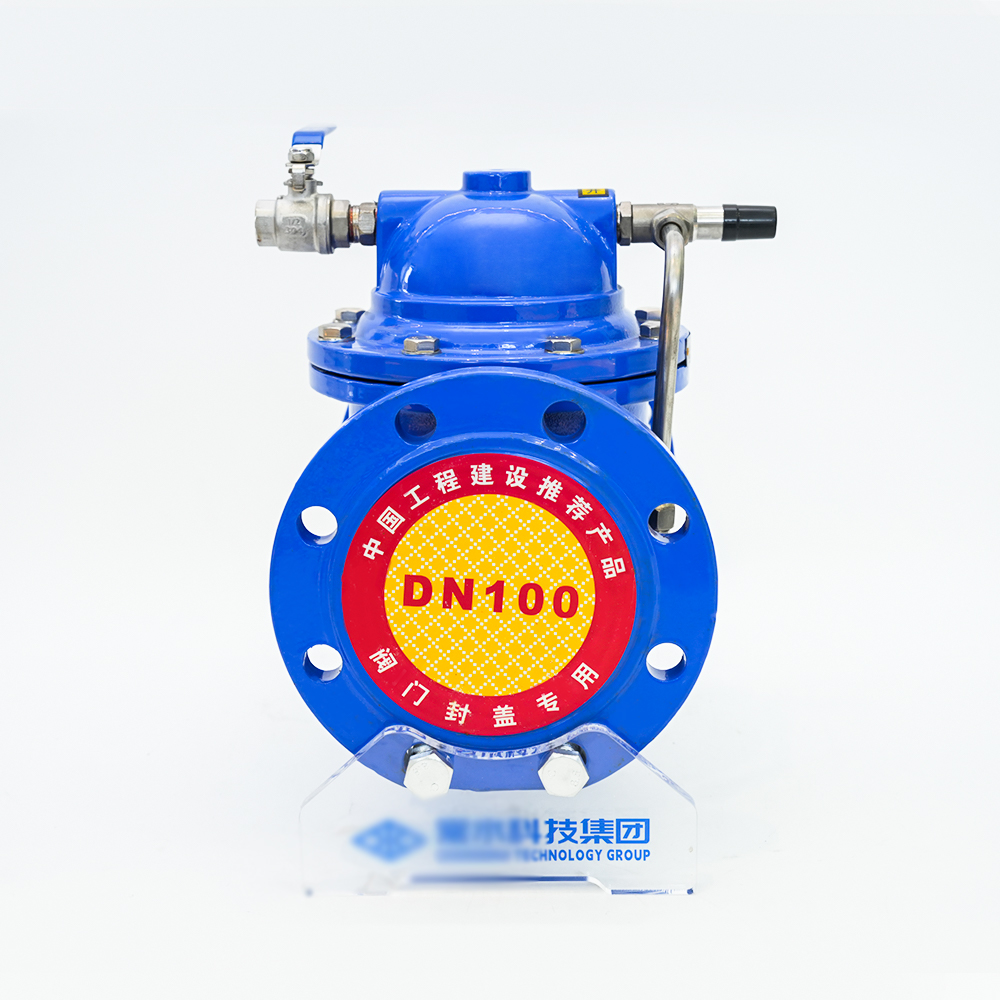

Fjernkontroll Flottørventil 100X-16Q

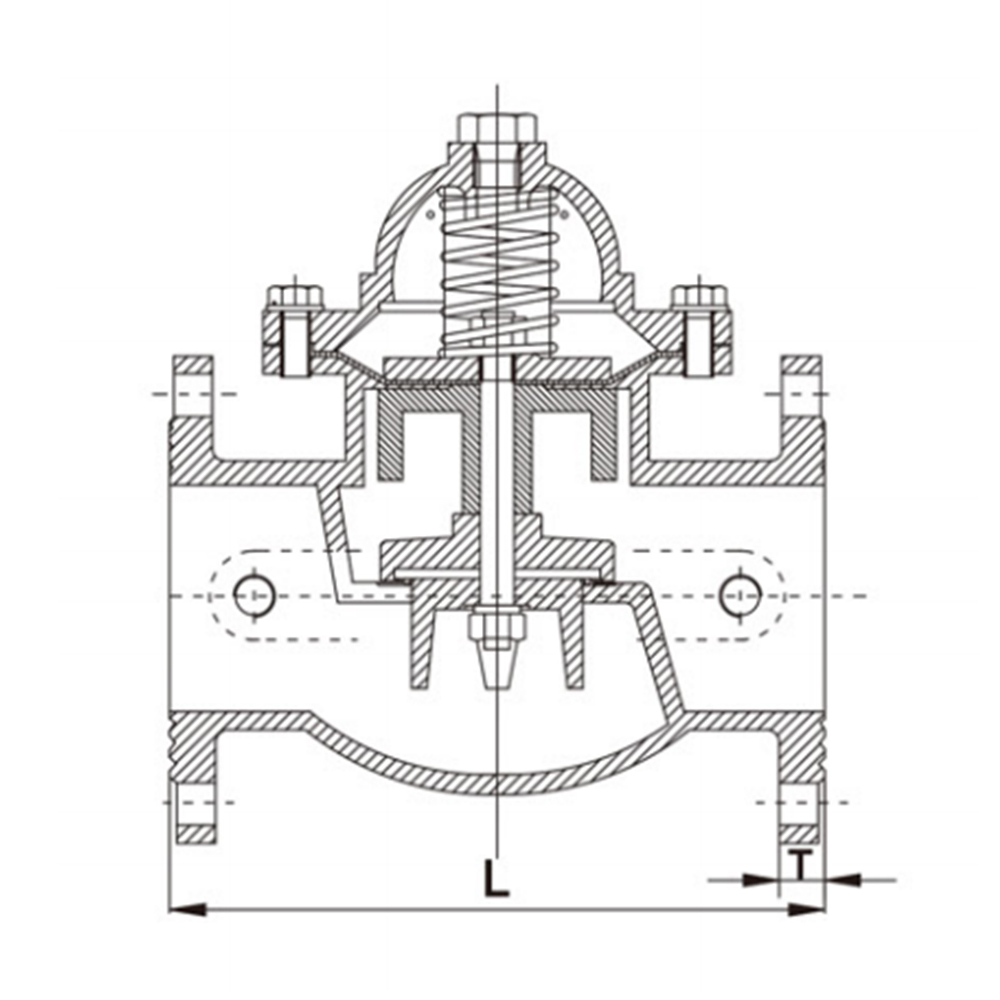

Strukturelle egenskaper

Den hydrauliske reguleringsventilen er en ventil styrt av vanntrykk. Den består av en hovedventil med tilhørende rørledning, pilotventil, nåleventil, kuleventil og trykkmåler. Avhengig av formål, funksjon og brukssted kan den utvikle seg til fjernstyrte flottørventiler, trykkreduserende ventiler, saktelukkende tilbakeslagsventiler, strømningsreguleringsventiler, trykkavlastningsventiler, hydrauliske elektriske reguleringsventiler osv. Hydrauliske reguleringsventiler er delt inn i membrantype og stempeltype. Arbeidsprinsippene deres er de samme. De drives av trykkforskjellen SP mellom oppstrøms og nedstrøms og styres av pilotventilen slik at membranen (stempelet) fungerer hydraulisk differensielt og justeres helt automatisk av hydraulikk. Hovedventilskiven er helt åpen eller helt lukket eller i regulert tilstand. Når trykkvannet som kommer inn i kontrollkammeret over membranen (stempelet) slippes ut til atmosfæren eller nedstrøms lavtrykksområdet, er trykkverdien som virker på bunnen av ventilskiven og under membranen større enn trykkverdien over, slik at hovedventilskiven skyves til helt åpen posisjon; når trykkvannet som kommer inn i kontrollkammeret over membranen (stempelet) ikke kan slippes ut til atmosfæren eller nedstrøms lavtrykksområdet, kraften som virker på membranen (stempelet) stempelet). Trykkverdien over er større enn trykkverdien under, så hovedventilskiven vil bli presset til helt lukket posisjon. Når trykkverdien i kontrollkammeret over membranen (stempelet) er mellom innløpstrykket og utløpstrykket, er hovedventilskiven i en justeringstilstand, og dens justeringsposisjon avhenger av koblingskontrolleffekten til nåleventilen og den justerbare pilotventilen i ledningssystemet. Den justerbare pilotventilen kan åpne eller lukke sin egen lille ventilport gjennom nedstrøms utløpstrykket og endres med det, og dermed endre trykket kontrollert over membranen (stempelet) og kontrollere justeringsposisjonen til hovedventilskiven.

Produktbruk

Ventilen består av en hovedventil og en ekstern pilotventil. Den bruker flytekulen i vannet til å koble sammen ledeventilen på grunn av endringer i væskenivået, slik at hovedventilen tilfører vann og stenger, og kontrollerer derved vannstanden i bassenget (tanken) og vanntårnet innenfor et visst område for å hindre overløp og lav vannstand. Ventilen er egnet for automatiske vannforsyningssystemer for forskjellige bassenger (tanker) og vanntårn i industri- og gruvebedrifter og sivile bygninger og brukes også i atmosfæriske kjele sirkulerende vannforsyningssystemer. Hovedventilen åpner raskt og stenger sakte uten å forårsake vannslag. Det er tett forseglet og det er ingen fare for flom.

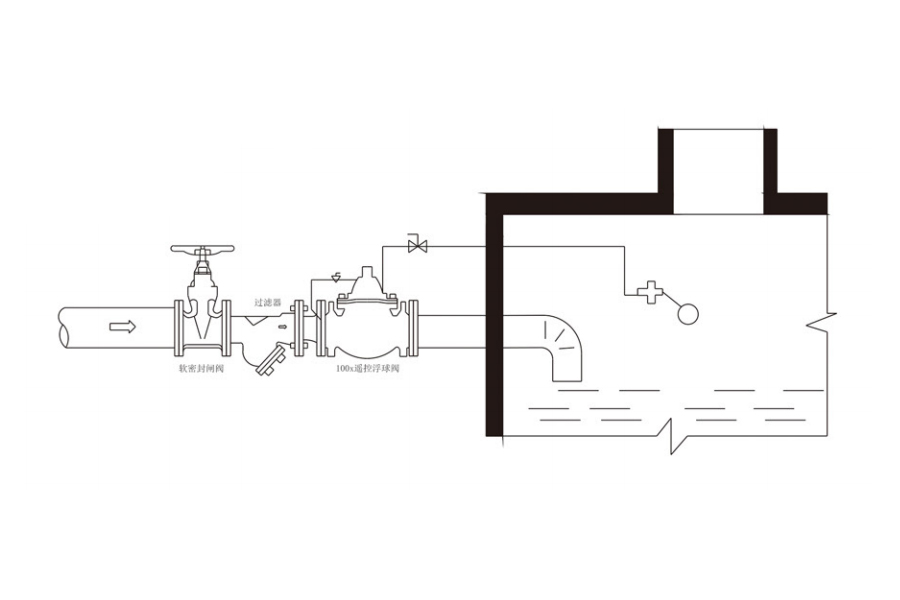

Installasjonsdiagram
