| Kroppsmateriale | Nodulært støpejern |
| Modell | H44X-16Q |
| Spesifikasjon | DN40-600 |
| Nominelt trykk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gjeldende medier | vann |
| Designstandarder | GB/24924-2010 |
Produktoversikt
Denne ventilen brukes hovedsakelig ved utløpet av rørledningspumper i vannforsynings- og avløpssystemer, brannvern, klimaanlegg, elektrisitet, konstruksjon, mat, vannbehandling, kommunal administrasjon, skipsbygging og andre rørledninger for å forhindre tilbakestrømning av media. Siden tetningsringen til dette produktet har en skrå design, er lukketiden kort, noe som kan redusere vannhammertrykket. Ventilskiven er laget av nitriloljebestandig gummi og en stålplate som presses ved høye temperaturer. Den har god erosjonsmotstand og tetningsytelse. Produktstrukturen er enkel, og vedlikehold, reparasjon og transport er enkelt.
Hoveddeler Materialeer
| Serienummer | Hoveddel | Material |
| 1 | Ventilhus | QT450 |
| 2 | Panser | QT450 |
| 3 | Ventilblære | Gummisammenstillinger |
| 4 | Pakninger | nitrilgummi |
| 5 | Festemidler | Standard |

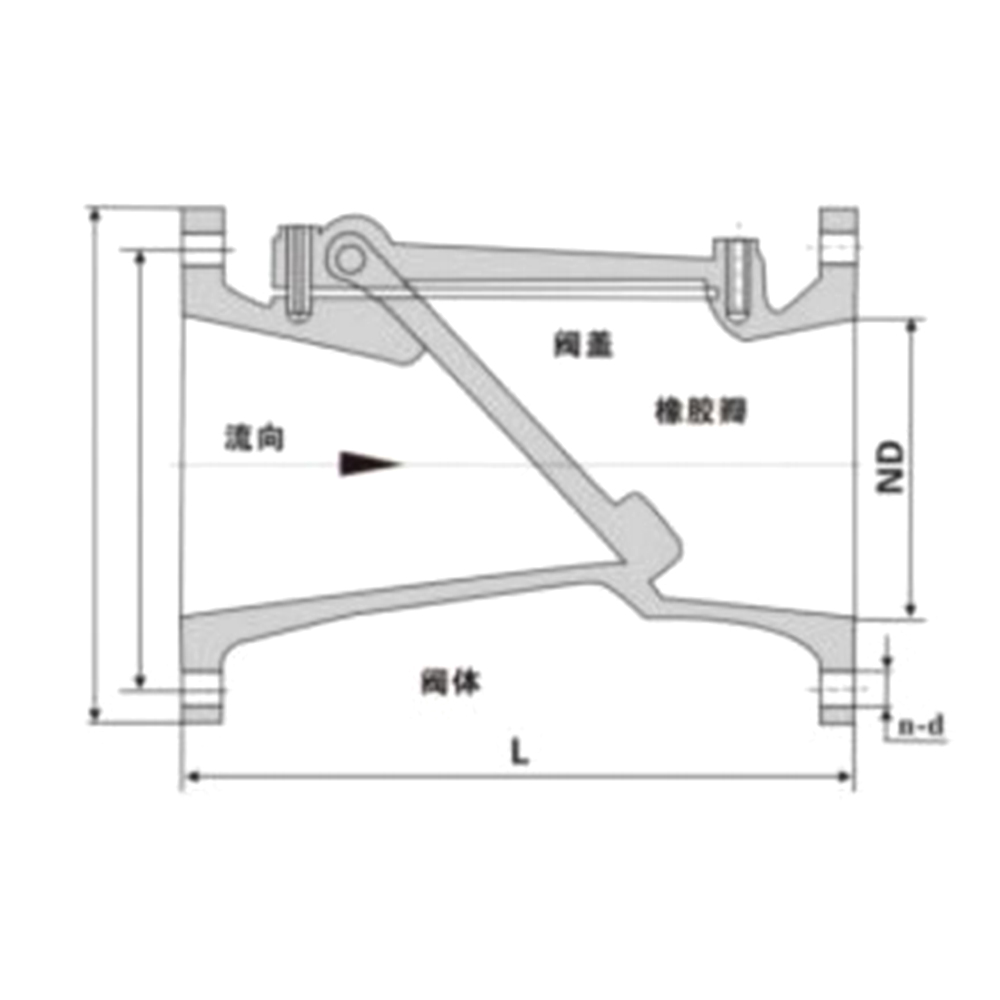

Produktets tekniske parametere
| Spesifikasjon (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Ventillengde (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Testtrykk (MPa) | Bolig | 1,5-2,4 |
| Seal | 1,1-1,76 |
| Nominelt trykk (MPa) | 1,0-1,6 |
| Gjeldende temperatur | 0-80 ℃ |
| Gjeldende medier | vann og svakt etsende væsker |
